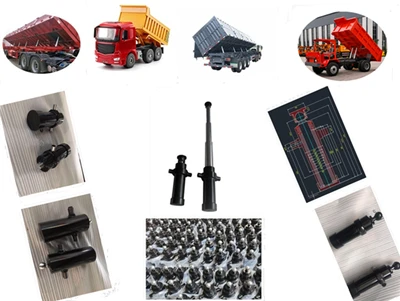

Υδραυλικοί κύλινδροι μακράς διαδρομής

Η Tonghesheng Machinery είναι ένας από τους ανταγωνιστικούς κατασκευαστές και προμηθευτές υψηλής ποιότητας-υδραυλικών κυλίνδρων μακράς διαδρομής και είμαστε επίσης εξοπλισμένοι με ένα επαγγελματικό εργοστάσιο, ευπρόσδεκτοι να αγοράσουμε προϊόντα υδραυλικών κυλίνδρων μεγάλης διαδρομής από την εταιρεία μας.



Οι υδραυλικοί κύλινδροι μεγάλης διαδρομής δημιουργούν γραμμική κίνηση σε εκτεταμένες αποστάσεις λειτουργίας, που συνήθως υπερβαίνουν τα 2.000 mm και φτάνουν έως και τα 12.000 mm. Αυτοί οι κύλινδροι μετατρέπουν την ισχύ ρευστού σε ισχύ σε εφαρμογές που απαιτούν υψηλή χωρητικότητα φορτίου σε μεγάλες διαδρομές ταξιδιού, όπως χειρισμός βαρέων υλικών, τηλεσκοπικούς βραχίονες, εξοπλισμό εξόρυξης, ναυτιλιακούς γερανούς και βιομηχανικές πρέσες.

Η λειτουργία κυλίνδρων υψηλής-διαδρομής εισάγει συγκεκριμένες μηχανικές προκλήσεις, συμπεριλαμβανομένης της εκτροπής της ράβδου του εμβόλου, του λυγισμού της στήλης υπό συμπιεστικά φορτία, της διαστολής του όγκου του υγρού και της τριβής στεγανοποίησης κατά μήκος της εκτεταμένης διαδρομής διαδρομής. Για να διατηρηθεί η ευθυγράμμιση και η δομική σταθερότητα, αυτοί οι κύλινδροι χρησιμοποιούν βαρείς-σωλήνες χωρίς ραφή με λείανση στον τοίχο, επαγωγικές-σκληρυμένες ράβδους εμβόλου και εξειδικευμένους εσωτερικούς δακτυλίους οδήγησης.

Ανάλογα με τις απαιτήσεις της εφαρμογής, οι διαμορφώσεις περιλαμβάνουν-συγκολλημένους κυλίνδρους βαρέως τύπου-μονοβάθμιους, τηλεσκοπικούς κυλίνδρους πολλαπλών- σταδίων (για εγκαταστάσεις με περιορισμένο αξονικό χώρο) και κατασκευές ράβδων σύνδεσης για βιομηχανικές εγκαταστάσεις.





Παράμετρος	Εύρος προδιαγραφών	Σημειώσεις / Τυπικές επιλογές
Διάμετρος οπής	40 mm – 500 mm (1,5 in – 20 in)	Προσαρμοσμένα μεγέθη οπών διατίθενται κατόπιν αιτήματος
Διάμετρος ράβδου	25 mm – 360 mm (1,0 in – 14,1 in)	Ανάλογα με το μήκος διαδρομής και το φορτίο λυγισμού
Μέγιστο μήκος διαδρομής	Έως 12.000 mm (472 ίντσες / 39,3 πόδια)	Τηλεσκοπικό-μονοβάθμιο ή πολλαπλών-σταδίων
Πίεση λειτουργίας	16 MPa – 35 MPa (2.300 psi – 5.000 psi)	Ονομαστική μέγιστη πίεση έως 42 MPa (6.000 psi)
Θερμοκρασία λειτουργίας	-40 μοίρες έως +120 μοίρες (-40 βαθμοί F έως +248 βαθμοί F)	Υλικά στεγανοποίησης προσαρμοσμένα στο ρευστό εργασίας και το κλίμα
Μέσο εργασίας	Ορυκτό υδραυλικό λάδι, συνθετικό υγρό, νερό-γλυκόλη	Συμβατότητα ISO VG 32 / 46 / 68
Τύποι τοποθέτησης	Clevis, φλάντζα (εμπρός/πίσω), κορνίζα, σφαιρικό ρουλεμάν, βάση για πόδι	ISO 6020/2, ISO 6022 ή προσαρμοσμένες διαστάσεις
Ταχύτητα εγκεφαλικού επεισοδίου	0.1 m/s – 1.0 m/s	Διατίθεται ρυθμιζόμενο εσωτερικό προστατευτικό για τον μετριασμό της πρόσκρουσης στην τελική θέση





Λυγισμός-Ανθεκτικές ράβδοι εμβόλου:Κατασκευασμένο από ανθρακούχο ή κραματοποιημένο χάλυβα υψηλής{{0} εφελκυσμού (όπως CK45, 42CrMo4), λείανση ακριβείας σε Ra 0,2 μm και σκληρό επιχρωμιωμένο (ελάχιστο πάχος στρώσης 25–30 μm) για αντοχή στο πλευρικό φορτίο και αποφυγή κάμψης.
Ακονισμένοι σωλήνες κυλίνδρου:Βαρύς-τοίχος ψυχρής-σωλήνες χωρίς ραφή (ST52.3 / E355) ακριβείας-εκλεπτυσμένοι σε τραχύτητα εσωτερικής επιφάνειας Ra<= 0.4 µm, ensuring minimal friction and extended seal lifespan over thousands of duty cycles.
Πολλαπλοί-Σύστημα ρουλεμάν οδηγών:Εκτεταμένα χιτώνια οδηγών εξοπλισμένα με-ανθεκτικούς δακτυλίους οδηγούς από μπρούτζο ή PTFE-γεμάτο από φαινολική ρητίνη, υποστηρίζουν τη ράβδο σε όλη την προέκτασή της, μειώνοντας την πίεση επαφής της μονάδας και αποτρέποντας την εσωτερική επαφή μετάλλου-με-μετάλλων.
Πακέτο στεγανοποίησης χαμηλής-τριβής:Ενσωματώνει πρωτεύουσες βηματικές στεγανοποιήσεις, δευτερεύουσες σφραγίδες U-και διπλούς-υαλοκαθαριστήρες από πολυουρεθάνη (PU), Viton (FKM) ή PTFE (τεφλόν) για την αποφυγή διαρροής υγρού και τον αποκλεισμό της μόλυνσης του περιβάλλοντος.
Τέλος-Υδραυλική απορρόφηση θέσης:Οι προαιρετικές ενσωματωμένες βαλβίδες στραγγαλισμού επιβραδύνουν σταδιακά το έμβολο στα όρια διαδρομής, μειώνοντας τη μηχανική κρούση, τον θόρυβο και τους κραδασμούς σε εξοπλισμό μεγάλης-απόδοσης.





Ο σχεδιασμός και η επιλογή ενός κυλίνδρου μεγάλης διαδρομής απαιτεί την αντιμετώπιση φυσικών παραγόντων που δεν επηρεάζουν τα μοντέλα μικρής-διαδρομής:
Λυγισμός ράβδου (Φορτίο στήλης Euler)
Οι μεγάλες διαδρομές επέκτασης υπό φορτία ώθησης αυξάνουν τον κίνδυνο αστοχίας στήλης. Τα επιτρεπόμενα θλιπτικά φορτία πρέπει να υπολογίζονται χρησιμοποιώντας τον τύπο λυγισμού του Euler, λαμβάνοντας υπόψη τους συντελεστές στερέωσης τέλους-της μεθόδου τοποθέτησης (Κ-συντελεστή), τη διάμετρο της ράβδου και το μήκος διαδρομής.
Safety Factor S >= 2.5 έως 3,5 υπό μέγιστα δυναμικά φορτία.
Εκτροπή και πλευρικά φορτία
Η βαρυτική πτώση και οι εγκάρσιες δυνάμεις δημιουργούν έκκεντρα φορτία στον αδένα της ράβδου και στο έμβολο. Η ενσωμάτωση ευρύτερης απόστασης ρουλεμάν, εξωτερικών τροχιών οδήγησης ή σωλήνων αναστολής μειώνει την εσωτερική καταπόνηση στα στεγανοποιητικά και τους δακτυλίους.
Όγκος υγρού και θερμική διαστολή
Οι μακριές κύλινδροι συγκρατούν μεγάλες ποσότητες υδραυλικού λαδιού. Τα ρεζερβουάρ του συστήματος πρέπει να ανταποκρίνονται στη διαφορά όγκου του υγρού μεταξύ της πλήρους ανάσυρσης και της πλήρους επέκτασης. Η θερμική διαστολή κατά τη συνεχή λειτουργία απαιτεί σταθερή ψύξη υγρού για τη διατήρηση του ιξώδους και της ακεραιότητας του φιλμ λαδιού.
Stick-Εφέ ολίσθησης
Σε χαμηλές ταχύτητες λειτουργίας (< 0.05 m/s) over long travel distances, high static friction can cause stick-slip behavior. Specifying low-friction PTFE seals with elastomeric energizers ensures smooth linear motion.





Επεκτάσεις εξόρυξης και γεωτρήσεων:Οι κύλινδροι τροφοδοσίας, τα πόδια ανύψωσης ιστού και οι ρυθμιστές μπούμας μακράς-προσέγγισης λειτουργούν υπό συνθήκες υψηλής κρούσης και σκόνης.
Χειρισμός βαρέων υλικών και γερανοί:Τηλεσκοπικοί βραχίονες, προεξοχές, γερανοί λιμένων και κριοί φόρτωσης πλοίων που απαιτούν μεγάλη απόσταση με συμπαγή ανασυρόμενα προφίλ.
Βιομηχανικές υδραυλικές πρέσες:Κύριοι κύλινδροι εμβόλου για βαθιά έλξη, εξώθηση, χύτευση από καουτσούκ και δεματοποιητές παλιοσίδερων που απαιτούν υψηλή δύναμη σε συνεχείς διαδρομές.
Πολιτικών Μηχανικών & Υποδομών:Υποδοχές εκτόξευσης γεφυρών, κύλινδροι ώσης μηχανής διάνοιξης σήραγγας (TBM) και συστήματα ελέγχου πύλης φράγματος που απαιτούν-ανθεκτικό στη διάβρωση, λειτουργία υψηλής-τονάζ.
Εξειδικευμένες πλατφόρμες θαλάσσιων και υπεράκτιων:Γερανοί καταστρώματος, δακτύλιοι και συστήματα αντιστάθμισης ανύψωσης εξοπλισμένα με ράβδους νικελίου-χρωμίου ή ανοξείδωτου χάλυβα για αντοχή σε θαλάσσιο περιβάλλον.





Δομική Κατασκευή

• Συγκολλημένο άκρο-Σχεδίαση καπακιού: Συμπαγείς εξωτερικές διαστάσεις κατάλληλες για κινητά μηχανήματα και στενούς χώρους.
• Γραβάτα-Κατασκευή ράβδων: Τυποποιημένα προφίλ διαστάσεων NFPA/ISO που επιτρέπουν την άμεση αποκοπή και σέρβις στον αυτοματισμό εργοστασίου.
• Τηλεσκοπικό Πολλαπλό-Στάδιο: Διατάξεις 2 έως 5 σταδίων που μεγιστοποιούν το μήκος διαδρομής σε σχέση με ένα μικρό μήκος αναδιπλούμενου σώματος.

Επεξεργασίες Επιφανείας Ράβδου

• Σκληρή επιχρωμίωση: Τυπική αντίσταση στη διάβρωση (βαθμολόγηση δοκιμής ουδέτερου ψεκασμού αλατιού 96 ωρών ανά ISO 9227).
• Double Chrome / Heavy Chrome: Βελτιωμένη αντοχή στη φθορά για λειαντικά ορυχεία και εργοτάξια.
• Νικέλιο-Επιχρωμίωση: Υψηλή-αντοχή στη διάβρωση (500+ ώρες δοκιμή ψεκασμού αλατιού) για θαλάσσιες και υπεράκτιες εγκαταστάσεις.

Ενσωματωμένα αξεσουάρ

• Μετατροπείς θέσης: Εσωτερικοί μαγνητοσυστολικοί αισθητήρες γραμμικής θέσης (LVDT / SSI / CANopen) που παρέχουν μέτρηση διαδρομής σε πραγματικό-χρόνο.
• Αισθητήρες εγγύτητας: Επαγωγικό άκρο-των-διακοπτών διαδρομής που είναι τοποθετημένοι στο σώμα του κυλίνδρου.
• Ενσωματωμένες βαλβίδες ασφαλείας: Βαλβίδες αντιστάθμισης, βαλβίδες αντεπιστροφής με πιλότο-λειτουργία ή συγκροτήματα δίσκων διάρρηξης-που τοποθετούνται απευθείας στις θύρες κυλίνδρων για την αποφυγή πτώσης φορτίου κατά την αστοχία του σωλήνα.





Επιλογή υλικού και ιχνηλασιμότητα:Οι σωλήνες από ακατέργαστο χάλυβα και το απόθεμα ράβδων υποβάλλονται σε ανάλυση χημικής σύνθεσης και υπερηχητική μη-μη καταστροφική δοκιμή (NDT) για επαλήθευση της εσωτερικής δομικής ακεραιότητας πριν από τη μηχανική κατεργασία.
Βαθιά-Διάτρηση και λείανση οπών:Οι χαλύβδινοι σωλήνες χωρίς ραφές τρυπούνται και ακονίζονται χρησιμοποιώντας μηχανές λείανσης CNC πολλαπλών-περασμάτων για να επιτευχθούν ακριβείς ανοχές εσωτερικής διαμέτρου (ISO H8/H9) και φινιρίσματα επιφανειών (Ra<= 0.4 µm).
Επεξεργασία ράβδων και φινίρισμα επιφάνειας:Οι ράβδοι του εμβόλου περιστρέφονται, σκληρύνονται με επαγωγή (HRC 55–60, βάθος 1,5–3,0 mm), έδαφος χωρίς κέντρο και επιστρώνονται σκληρό χρώμιο σε δεξαμενές επιμετάλλωσης ελεγχόμενες από υπολογιστή-.
Συγκροτήματα συγκόλλησης ακριβείας:Οι βάσεις, οι φλάντζες και οι θύρες κυλίνδρων συγκολλούνται χρησιμοποιώντας αυτοματοποιημένη συγκόλληση με υποβρύχιο τόξο (SAW) ή συγκόλληση με αέριο μέταλλο (GMAW). Οι συγκολλήσεις που φέρουν κρίσιμο φορτίο-υποβάλλονται σε επιθεώρηση υπερήχων ή διεισδυτικής βαφής.
Συνέλευση Cleanroom:Τα εξαρτήματα του κυλίνδρου υφίστανται απολίπανση με υπερήχους πριν από τη συναρμολόγηση σε ελεγχόμενα περιβάλλοντα για να αποφευχθεί η μόλυνση των στοιχείων στεγανοποίησης και των εσωτερικών επιφανειών.





Κάθε υδραυλικός κύλινδρος μεγάλης διαδρομής υπόκειται σε αυστηρό πρωτόκολλο ποιοτικού ελέγχου πριν από την αποστολή:
Επαλήθευση διαστάσεων και γεωμετρίας:Πλήρης επαλήθευση CMM και παρακολούθησης λέιζερ της ομοκεντρικότητας, της ευθύτητας κατά μήκος ολόκληρης της διαδρομής, των ευθυγραμμίσεων θυρών και των ανοχών ακίδων στερέωσης.
Δοκιμή πίεσης υδροστατικής απόδειξης:Δοκιμασμένο σε 1,5 φορές τη μέγιστη πίεση εργασίας που διατηρείται για τουλάχιστον 10 λεπτά για επαλήθευση της δομικής σταθερότητας και της ακεραιότητας της ραφής.
Δοκιμή εσωτερικής και εξωτερικής διαρροής:Δοκιμή χαμηλής-πίεσης (2 MPa) και υψηλής-πίεσης (35+ MPa) για επιβεβαίωση μηδενικής εσωτερικής παράκαμψης στα στεγανοποιητικά του εμβόλου και μηδενικής εξωτερικής διαρροής πέρα ​​από το στυπιοθλίπτη ράβδου.
Δοκιμή δύναμης τριβής και διάσπασης:Μετρά την ελάχιστη πίεση που απαιτείται για την έναρξη της κίνησης της ράβδου, επαληθεύοντας την ομαλή κίνηση χωρίς ολίσθηση- ή δέσμευση σε όλο το μήκος διαδρομής.
Ανάλυση μόλυνσης υγρών:Η καθαριότητα του λαδιού έχει ελεγχθεί σύμφωνα με το ISO 4406 (Στόχος: 16/14/11) πριν από τη σφράγιση των λιμένων για αποστολή.
Παρεχόμενα τεκμηρίωση:Αναφορές δοκιμής υλικού (EN 10204 3.1), πιστοποιητικά υδροστατικών δοκιμών, αναφορές δοκιμών πάχους επιμετάλλωσης και ψεκασμού αλατιού και φύλλα επιθεώρησης διαστάσεων.
